监控故障案例分享

发布时间:2022-07-12 17:15 来源:数字音视工程 浏览次数:

相信很多弱电技术人员都遇到过网络能ping通,但设备无图像问题,这是个很让人头痛的问题,如果经验不足的话真不知道从哪里下手,本人就遇到过一个差不多案例,和大家分享下希望能帮到大家。

  先说下案例发生背景,项目的售楼中心监控点位在二楼走道,根据项目部要求,需要移到1楼考勤机附近,摄像头对准考勤机,便于记录每一个打卡人的记录,考勤机又在门口处,刚好也可以记录来访人员出入,起到双重作用;另外一个是在会议室里,不能显示图像,需要处理这两个问题,根据现场情况,预估两个人应该2小时解决所有问题。

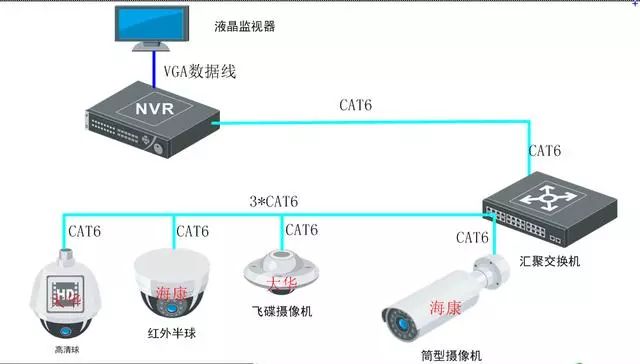

  该项目前期弱电智能工程由其他单位施工,友情帮忙下,去现场看下情况,由于已经用了多年,部分线路已经很乱,机房设备厚厚的灰尘,看了监控录像机和其他设备,发现是所有摄像头都是电源集中供电,跟着项目人员看了下要移动和修复的摄像头,都是安装在天花上的摄像头,看了大概,确认了下大概需要移的路线及新的安装点位,哪里效果最好,确定好位置,根据现场情况,安排人员准备一些什么材料和工具,于是安排人过来开干了。下图是监控一个系统组网图

  第一步是先处理会议室没有图像的,拆开天花发现电源接头脱落引起,重新接好接头,到录像机看了下,图像正常,录制正常,重新安装好摄像头,恢复好天花,解决一个问题。

  剩下的就是移位的摄像头,当时按照项目管理人员说法,直接利用原来考勤机的网线(考勤机是走无线网,不需要网线),这样比较快,只需要原摄像头位置接一段线与考勤机网线连接,然后在考勤机另外一端在接一段网线到要移的位置,开始是用这种方案来做的,但后来感觉这样做太麻烦,需要接两处,第一,怕接头太多,怕影响信号传输,造成信号不稳定。第二,确实两头接线,还要拆原来PVC线槽,拆了下质量还特别差,怕拆完恢复不回去,影响美观,当时,同事建议就直接重新拉条网线,沿着楼梯走到一楼的楼梯间下面。

  说干就干吧,中间还了一点卡码,中间缺个材料什么,来回仓库几趟,时间很快就过了两小时,什么也没有做出来。

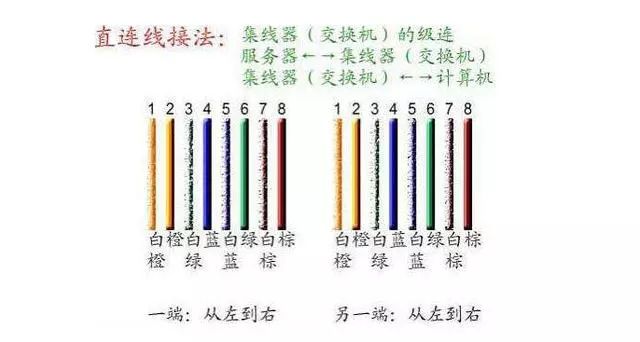

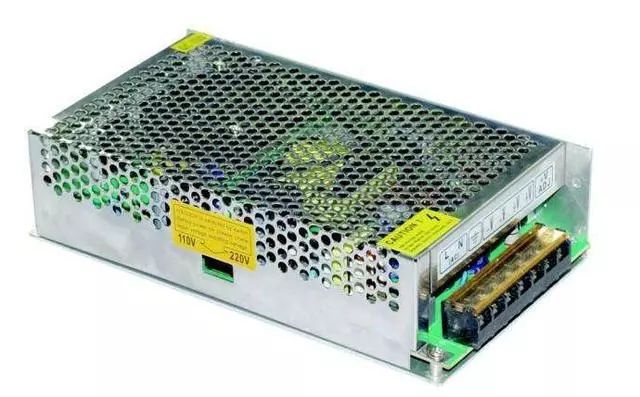

  考虑到做明线,又不套管,监控电源又是集中供电的,是12V电源,安全电,不会影响人的安全。当时决定把网线里面7、8芯作为12V的摄像头电源,监控网线数据接1、2、3、6芯,4、5芯不接,在摄像头那里拔出7、8芯,水晶头打好1、2、3、6芯,7、8芯接入监控电源,把原来的摄像头的网线用接线端子接好,并用电工胶布包好,安装好监控后测试监控摄像头,图像正常,搞完刚好下午17:30,比我预期晚了2小时。可见改别人的东西挺费工的。

  本以为这事件就这么了解了,但是第二天收到项目人员通知,说,这样布明线太不美观了,没有按照之前的约定改,需要重新改,其实内心是拒绝的,也不想去搞,毕竟是免费帮忙,但答应人家,就应当搞好,于是又按排人去改,按照原来的方案进行重新布线,就是刚开始说的,利用原有的考勤机网线走监控摄像头,接完后,重新安装好摄像头,去录像看了下,我去,没有图像,看了下交换机网线指示灯,指示灯正常,难到是网线的接线端子不行,用测线仪测试,1、2、3、6芯灯正常,说明网线没有问题,电源问题,又拆开7、8芯电源线,重新接了下,接回摄像头,去录像机看了下还是没有图像,难道是接线端子不行,全部又重新压了一遍,当时想到可能是网线问题,看着原来预留的网线真心不好,线芯很细,不像是五类网线。从原来有图像,现在没有图像,经过原考勤机的网线就不行,可以判断两种原因,第一,网线过长了,因为利用考勤机网线最少多走了8米左右,当时想,可能这个摄像头的数据刚好在网线传输最远距离的临界限上,延长了8米刚出了最远传输距离。第二,原有网线质量不行;第三,接线端有问题;后来发现只有接线端子最容易出问题,所以就把所有接线端子都剪掉,直接把网线剥开对接,到机房看了录像机,发现还是没有图像,竟然连交换机的指示灯都一会亮一会灭了,看来网线是不能直接对接的,直接对接信号不稳定,在工程中,千万不要网线剥开直接对接,这样是不行了,一定要用接线端子接网线,于是又用接线端子接回网线,交换机指示灯正常,但录像机无图像。

  通过排查,难到是电源问题,线过长,造成电压电流不够,于是拿来万用表测试,电压有点低,但是摄像头是可以正常带的起来的,当时想到应该是电流不够,万用表测电流不好测,考虑到网线本身过细,于是在电源另一头把4、5芯并在一组,7、8芯并在一组,增大电源线径,虽然物理不是学的很好,但这电流的公式还是记得的I=U/R,电阻越大,电流越小,电阻的大小又和电线的截面有关系,并好两组线后通电测试,ping包正常,WEB登入摄像头图像正常,基本可确定是线的问题,但不是信号数据传输不过去,而是12V2A的电源电流电压变小,造成摄像头无法正常工作。通过这次故障的处理,刚好把最简单物理学以致用,好打脸读书无用论。还记得老一辈的人经常说的一句话"读好数理化,走遍天下都不怕"。

  总结下,弱电是一个大的集成,小项目只有四五个系统,大项目三四十个系统 ,每个系统都会出现不一样的问题,这就需要总结它问题共性。不怕出问题,出问题后想办如何去解决,通过问题出现不断积累,问题出的越多,意味你的经验越丰富,也意味你对问题判断越准确。
